LG X-NOTE A520 백화증상 수리방법

LED패널 문제가 아닌 메인보드 문제로 인한 백화증상 수리방법입니다.
외부 모니터로는 화면이 정상적으로 출력이되고, 액정으로 백화증상이 생겨 전혀 노트북을 사용할수 없는 상태입니다.
[수리방법]
그래픽칩셋 냉납 때문에 그런경우도 있으나 이번 경우는 다르다.
패널쪽으로 들어가는 볼트가 잘못됬다. TR 1개가 불량이라 그런건데 TR 교체해주면 정상적으로 작동된다.

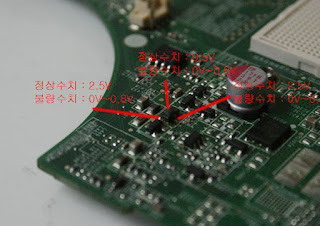

사진상에 보이는 TR이 불량이다.

 불량수치와 정상수치이다. 해당 TR 교체하여 수리하면된다.

이런 불량을 찾으려면 테스터기와 오실로스코프를 이용하여 불량부품을 일일이 찾아내야한다. 노트북수리는 그렇게 하기에는
부품도 너무 작고 패턴도 복잡하여 힘들다. 어느정도 노하우가 생기면 어떤 불량이면 어디, 이불량은 어디, 딱딱 나오게 되는데
그럼 그 부위를 집중적으로 조사해 불량부품을 찾아낸다. 쉽지 않은 작업이지만 찾아내면 그에 따른 희열이 있다.
